Трапецеидальная мельница по серии TGM

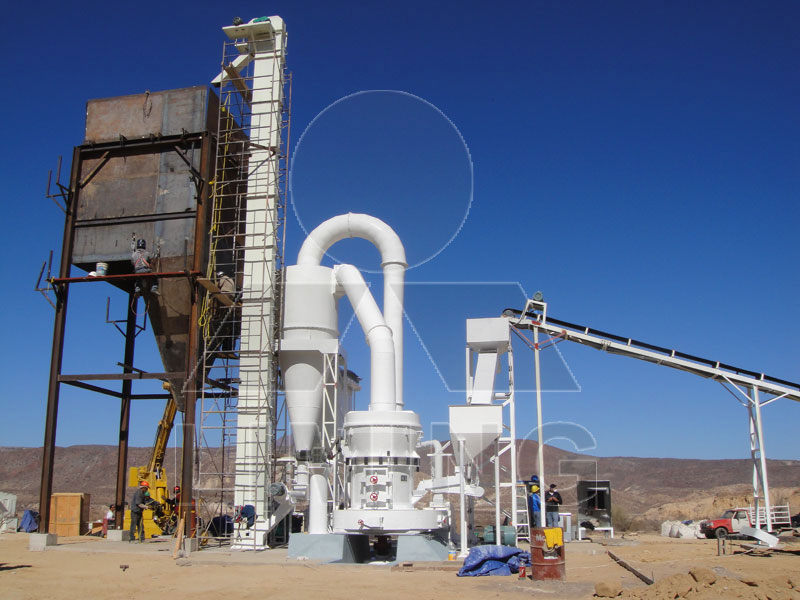

Состав оборудования:

TGM серия трапецеидальная мельница сверхвысокого давления, комплектное оборудование состоит из щековой дробилки, ковшового элеватора, бункера, вибрационного питателя, главной мельницы.
Главная мельничная система включает в себя мельница,сепаратор, подключение трубы, центробежный вентилятор, пылеуловитель, порошок коллектора.

Применение:

Эта мельница широко используется металлургический, строительные материалы, химическая промышленность, рудничный промышленность, гидроэлектрический, огнеупорные материалы, стальная и железная промышленность, для измельчения минеральных продуктов.

Принцип работы:

Главный электромотор через редуктор приводит в движение центральную ось, на верху оси соединяется сливы-образный кронштейн, на кронштейне установка валиков и образуется опора колебания. Установка валиков вращается не только вокруг центрального вала, но и врашается вокруг кольца, валик вращается от трения вокруг себя. Под подпоркой установляется система совка, когда совок и валик одновременно и синхронно вращаются, материалы выбросены между валиками и кольцом, сложается материальная облицовка, эта облицовка получает центробежную силу, которую возникают валики, и от этого материалы тёрты до цели выработки порошков.

Первый

Модель	TGM100	TGM130	TGM160
Количество валов	4	5	6
Диаметр ролика(мм)	Ф320×200	Ф410×240	Ф440×270
Диаметр внутреннего кольца(мм)	Ф980×200	Ф1280×240	Ф1600×270
Скорость главного станка(об/мин)	130	103	82
Мак. Размер приёмного материала(мм)	＜25	＜30	＜35
Размер конечного продукта(мм)	1.6～0.045 fineness can reach to 0.038	1.6～0.045 fineness can reach to 0.038	1.6～0.045 fineness can reach to 0.038
Производительность(т/ч)	3～8	6～15	9～22
Габарит(м³)	9910×5365×8310	7910×7000×9645	12550×5700×8355
Вес(т)	16	26.1	35

Внимание: 1.Основано на размоле известняка с 80%-ой передачей; 2. Точные технические данные находится в справочнике по эксплуатации рядом с машиной Второй

Название	Объект	Мера	Технические характеристики
			TGM100		TGM130	TGM160
Двигатель для главной структуры	Модель		Y225M-4		Y280M-4	Y135M1-4
	Мощность	КВт	45		90	132
	Скорость	Об/мин	1480		1480	1480
Двигатель для сепаратора	Модель		YCT200-4A		YCT200-4B	YCT225-4A
	Мощность	КВт	5.5		7.5	11
	Скорость	Об/мин	125～1250		125～1250	125～1250
Двигатель для подъёмника	Модель		Y100L-4		Y100L2-4	Y112M-4
	Мощность	КВт	3		3	4
	Скорость	Об/мин	1420		1420	1420
Двигатель для вентилятора	Модель		Y225M-4		Y280M-4	Y135M1-4
	Мощность	КВт	45		90	132
	Скорость	Об/мин	1480		1480	1480
Двигатель для щековой дробилки	Модель	PE	200×350	250×400	250×400	250×750
			Y160M-6	Y180L-6	Y180L-6	Y200M-6
	Мощность	КВт	7.5	15	15	22
	Скорость	Об/мин	970		970	970
Электромагнитный виброционный питатель	Модель		GZ2F		GZ2F	GZ3F
	Мощность	Вт	150		150	200

Внимание! Точные технические данные находится в справочнике по эксплуатации рядом с машиной
